7.5. 곡선에 이름 붙이기

지금까지 여러 예에서 오른쪽 위에 곡선의 방정식, 데이터 파일들의 파일명 등이 표시되었다. 이 그래프의 설명을 gnuplot에서는 'key'라고 한다. Key는 표현된 곡선의 그려진 차례대로 윗부분에 표시된다. 이 key를 자유롭게 변경할 수 있는 방법을 알아보자.

gnuplot> plot expression title "curve_name"

그래프의 방정식 데이터 파일, 혹은 expression으로 "curve_name"이 화면의 오른쪽 상단에 표시된다.

gnuplot> plot [-pi/2:pi/2]sin(x) title "KEY 1"

그러나 이 상태에서는 key와 그래프가 겹쳐서 보기가 그다지 좋지 않다. 여기서

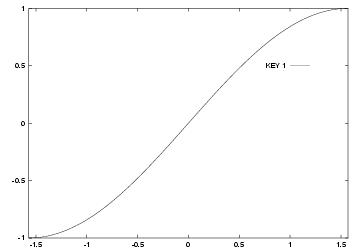

gnuplot> set key 1,0.5 gnuplot> plot [-pi/2:pi/2]sin(x) title "KEY 1"

와 같이 key를 적절한 곳으로 옮겨주면 훨씬 더 보기가 좋아진다.

삼차원의 경우에는

gnuplot> set key x,y,z

로 표시해주면 (x,y,z)의 위치에 key가 표시된다. 또 key를 표시하지 않는 경우는 다음과 같이 해주면 된다.

gnuplot> set nokey
